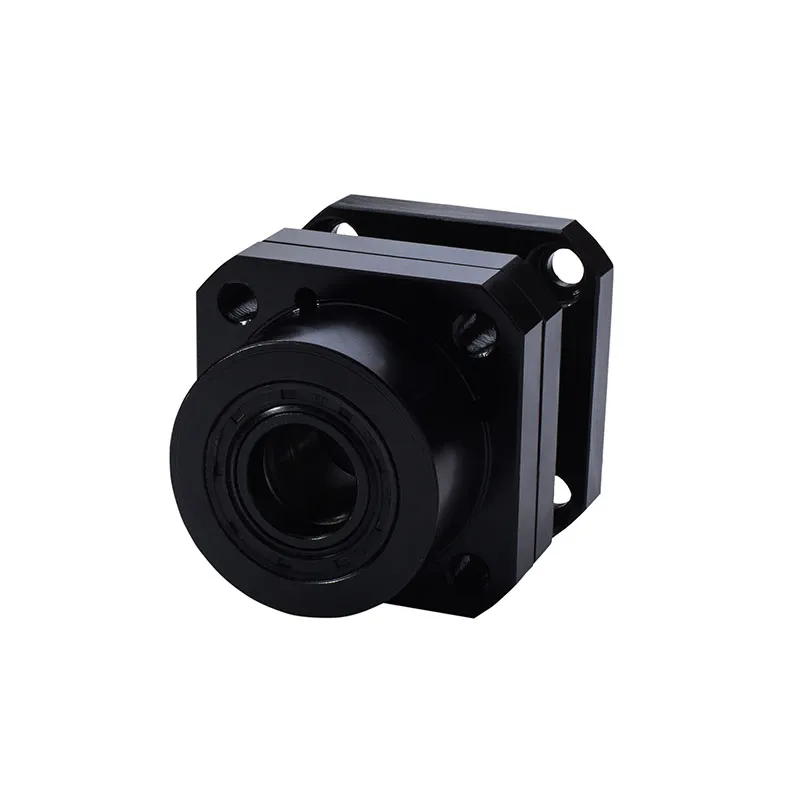

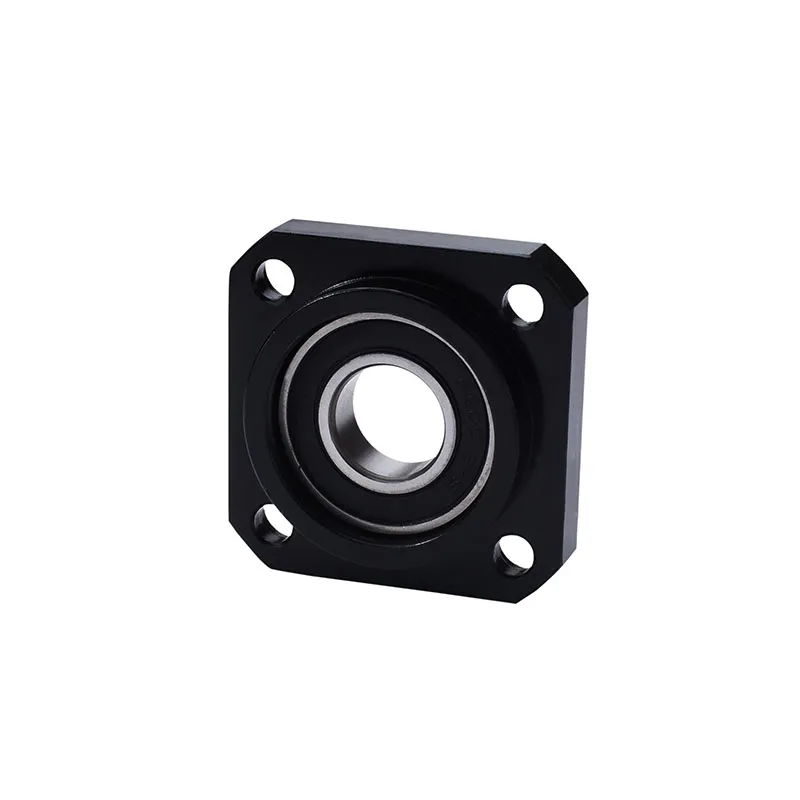

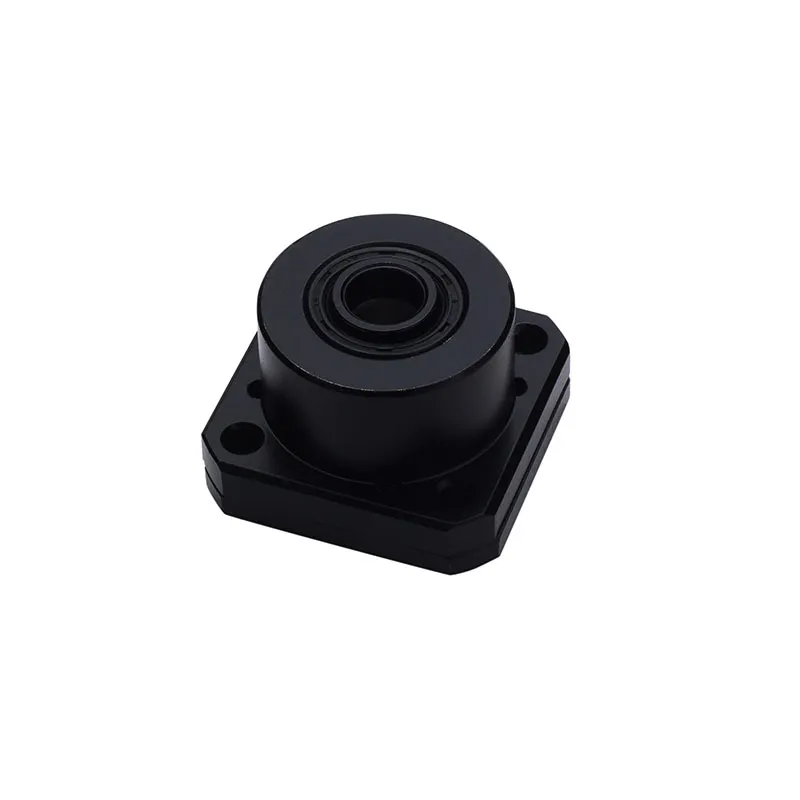

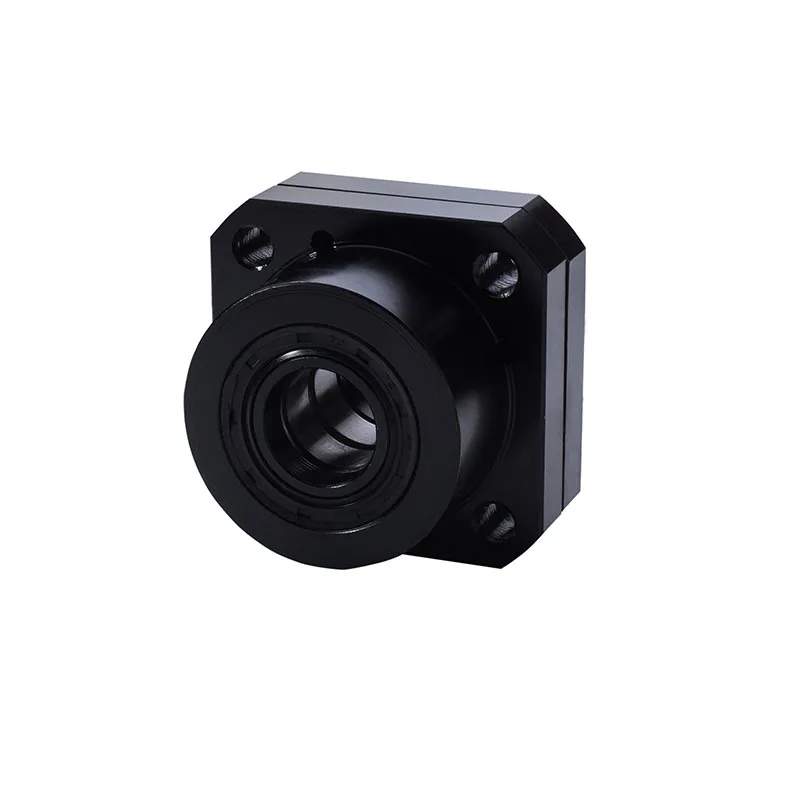

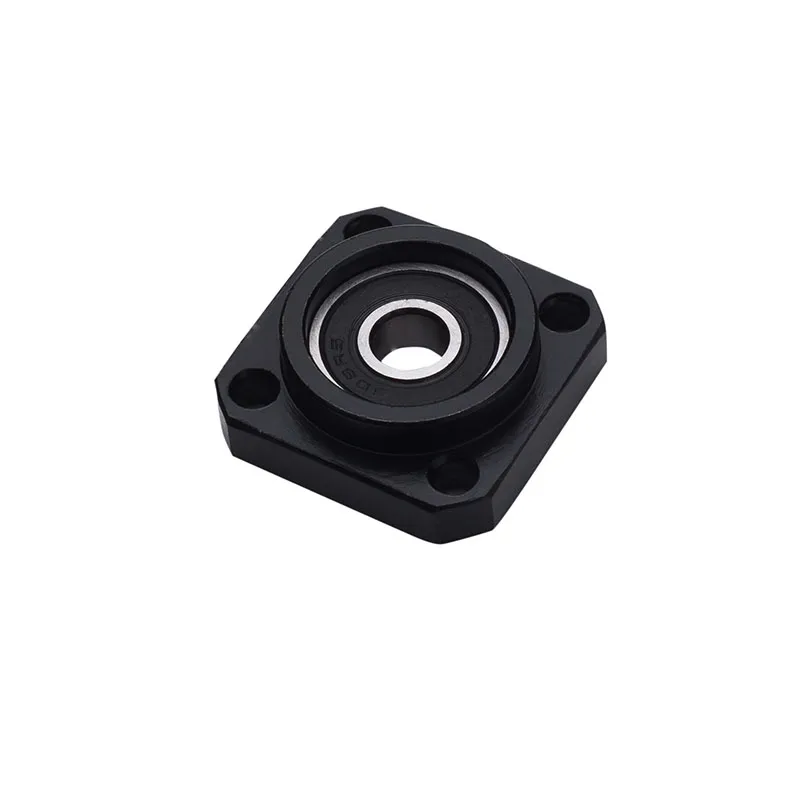

FKFF Опорный блок
1: Материал: C45 2: Назначение: Опора для шарико-винтовой пары Порядок монтажа Смонтируйте опорный узел неподвижного конца на вал шарико-винтовой пары. Не разбирайте опорный узел. При вставке винтового вала в опорный узел обеспечьте условие, при котором губа манжеты не деформируется. Посл...
Описание
маркер
1: Материал: C45
2: Назначение:
Опора для шарико-винтовой пары
Порядок монтажа
Смонтируйте опорный узел неподвижного конца на вал шарико-винтовой пары. Не разбирайте опорный узел.
При вставке винтового вала в опорный узел обеспечьте условие, при котором губа манжеты не деформируется.
После вставки вала в опорный узел неподвижного конца затяните узел стопорной гайкой, дополнительно зафиксируйте его. Используйте установочную пластину и винт с внутренним шестигранником. Установите подшипник опорного конца на винтовой вал. Поместите подшипник в корпус, используя стопорное кольцо для фиксации подшипника.
Монтаж стола на гайку шарико-винтовой пары и монтаж опорного узла на основание
Смонтируйте гайку шарико-винтовой пары на столе. При использовании кронштейна поместите гайку шарико-винтовой пары в кронштейн.
Временно закрепите опорный узел неподвижного конца на основании. Переместите стол в сторону опорного узла и отцентрируйте шарико-винтовую пару так, чтобы стол был сбалансирован. Для регулировки можно выбрать один из следующих методов. Выполните регулировку со ссылкой на квадратный или круглый опорный узел. Убедитесь, что имеется зазор между отверстием стола и наружной окружностью гайки. Используйте прокладочные пластины для центровки квадратного опорного узла относительно центра стола. Или создайте зазор между наружной окружностью круглого опорного узла и отверстием стола.
