Левая и правая шарико-винтовая передача: основные различия и рекомендации по выбору
2025-12-17
В области прецизионных передач шарико-винтовая передача, как основной компонент для преобразования вращательного движения в линейное, напрямую определяет точность, эффективность и устойчивость оборудования. Среди множества параметров шарико-винтовых передач направление резьбы является часто упускаемым из виду, но критически важным фактором: может показаться, что левые и правые шарико-винтовые передачи отличаются только направлением, но на практике они напрямую влияют на логику движения и безопасность оборудования. Эта статья поможет вам досконально разобраться в различиях между ними с точки зрения трёх аспектов: основных различий, сфер применения и ключевых моментов выбора, что позволит избежать ошибок при выборе.
Основные различия: фундаментальные различия в направлении резьбы и логике движения

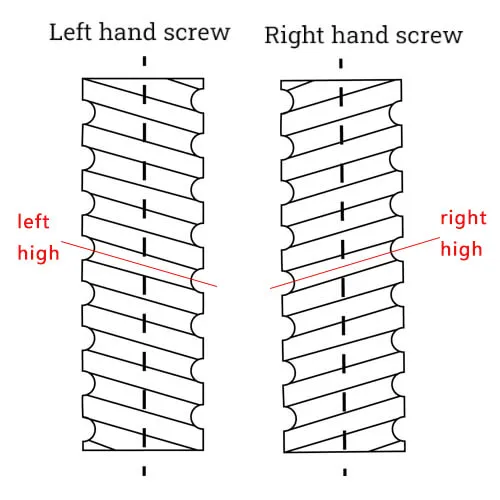

Основное различие между левой и правой шарико-винтовой передачей заключается в противоположном направлении вращения винтовой линии. Это различие непосредственно приводит к «зеркальному отражению» в их способе привода и направлении движения, которое можно сравнить в трёх измерениях:
1.Направление движения: Обратное соответствие между вращением привода и осевым перемещением
Это наиболее интуитивно понятное различие между ними, и этот параметр необходимо сначала подтвердить в практическом применении.
Правая шарико-винтовая передача: следует «стандартной прямой логике» промышленного применения: когда винт вращается по часовой стрелке, сопряжённая гайка перемещается в осевом направлении от приводного конца; если винт вращается против часовой стрелки, гайка перемещается к приводному концу. Такое соотношение движения соответствует принципу «вперед, вперёд», используемому большинством видов оборудования, например, для подачи шпинделя станка и движения сопла 3D-принтера, для которых по умолчанию используются правые винты.
Левая шарико-винтовая передача: Направление резьбы полностью противоположно правой, и логика движения также обратная: когда винт вращается по часовой стрелке, гайка перемещается к приводному концу; При вращении винта против часовой стрелки гайка отходит от приводного конца. Проще говоря, при том же направлении вращения винта направление осевого движения левой гайки полностью противоположно направлению движения правой гайки.
2.Идентификация и процесс производства: чёткое различие между номером модели и процессом производства
Во избежание путаницы при использовании существуют строгие различия между этими двумя типами в идентификации изделия и процессах производства:
Правая шарико-винтовая передача: в стандартной спецификации направление вращения обычно не маркируется. Обозначение «RH» (правое) используется только в особых случаях (например, когда одно и то же оборудование должно использовать оба направления одновременно). В процессе производства можно использовать стандартные инструменты с правой резьбой, что устраняет необходимость корректировки параметров основного оборудования, что обеспечивает высокую эффективность производства и снижение затрат.
Левая шарико-винтовая передача: это «специальная спецификация», которая должна быть чётко обозначена как «LH» (левое) в модели изделия или руководстве по эксплуатации. Например, «SFU1605-LH» обозначает шарико-винтовую передачу с левой резьбой диаметром 16 мм и шагом резьбы 5 мм. Для изготовления требуется специальный инструмент с левой резьбой и регулировка параметров направления подачи станка, что приводит к увеличению продолжительности производственного цикла и, как правило, на 5–15% выше себестоимости по сравнению с шарико-винтовой передачей с правой резьбой той же спецификации.
3.Усилие и устойчивость: особое преимущество обратного самоторможения
В системах вертикального подъема и наклона разница в направлении винтовой линии влияет на противооткручивающие свойства шарико-винтовой передачи:
Шарико-винтовая передача с правой резьбой: при нормальном использовании не обладает особыми преимуществами самоторможения. При использовании с вертикальными грузами (например, платформами лифтов) она должна быть оснащена тормозным устройством или механизмом, предотвращающим падение груза из-за отключения питания или неожиданного отключения.
Левая шарико-винтовая передача: в определенных комбинациях (например, при формировании «группы обратной передачи» с правыми компонентами) «обратное самоторможение» может быть достигнуто за счет использования противоположного направления винтовой линии. Например, в некоторых подъемных платформах используются как левые, так и правые шарико-винтовые передачи. Когда одна сторона винта имеет тенденцию к ослаблению под действием внешней силы, обратная сила с другой стороны будет ее удерживать, снижая риск отклонения груза. Это особенно подходит для подъема легких грузов с высокими требованиями к устойчивости (например, для небольших грузовых подъемников).
Сценарии применения: выбирайте в соответствии с потребностями, избегайте универсального подхода
Левая и правая шарико-винтовые передачи не являются «лучшими» или «худшими», а скорее «адаптивными вариантами» для различных ситуаций. Ключ к правильному выбору — это соответствие направления винтовой линии требованиям к перемещению оборудования, пространственному расположению и требованиям безопасности.
1.Правая шарико-винтовая передача: «выбор по умолчанию» для 90% промышленных применений
Благодаря соответствию стандартной логике движения, низкой стоимости обработки и высокой универсальности, правая шарико-винтовая передача охватывает подавляющее большинство прецизионных систем передачи. Типичные области применения:
Станки: механизм подачи инструмента токарных и фрезерных станков с ЧПУ использует правый винт для реализации стандартного принципа «вращение по часовой стрелке, подача инструмента вперёд»;
Оборудование автоматизации: совместное движение роботизированных рук и позиционирующих механизмов конвейеров использует универсальность правых винтов для снижения затрат на проектирование и обслуживание оборудования;
Устройства потребительского класса: приводы осей X/Y/Z 3D-принтеров и механизмы подачи бумаги офисных принтеров по умолчанию используют правые винты, что гарантирует соответствие действий пользователя интуитивно понятному принципу «кнопка вперёд — движение вперёд».
2.Левая шарико-винтовая передача: решение для особых задач
Левые шарико-винтовые передачи в основном используются для преодоления ограничений правой шарико-винтовой передачи в различных ситуациях. Когда оборудованию требуется «реверсивное движение», «предотвращение ослабления» или «адаптация к пространству», левые характеристики становятся ключевым выбором. Типичные сценарии включают:
Сценарии встречного синхронного движения: когда два компонента должны синхронно двигаться в противоположных направлениях, например, в двухстороннем зажимном механизме — при вращении приводного вала взаимодействие левых и правых винтов позволяет зажимным кулачкам с обеих сторон одновременно зажиматься по направлению к центру или открываться в стороны, что исключает необходимость в дополнительных реверсивных передачах и упрощает конструкцию (например, зажимной механизм станка для сборки подшипников);
Сценарии безопасности, связанные с предотвращением ослабления: для вертикального или наклонного подъемного оборудования с небольшой нагрузкой (например, небольшой гидравлической подъемной платформы) взаимодействие левого винта и правого тормозного компонента снижает риск «самопроизвольного соскальзывания» груза, повышая уровень безопасности;
Ограничения по компоновке: некоторые компактные устройства (например, роботизированные манипуляторы для малоинвазивных хирургических операций) не могут иметь приводные механизмы, расположенные в традиционном направлении из-за ограниченного внутреннего пространства. В таких случаях левый ходовой винт может адаптироваться к особой компоновке за счет реверсивной передачи, избегая помех со стороны компонентов.
Подводные камни выбора: 3 ключевых фактора
При реальном выборе игнорирование разницы в направлении вращения может привести к неисправности оборудования или даже к несчастным случаям. Следующие три пункта требуют особого внимания:
1.Уточните соответствие между «направлением вращения привода» и «желаемым направлением движения».
Перед выбором уточните: когда двигатель (или источник привода) вращается по часовой/против часовой стрелки, в каком направлении должна вращаться гайка? Например, если гайка должна вращаться вправо при вращении двигателя по часовой стрелке, выберите винт с правой резьбой; если гайка должна вращаться влево, выберите винт с левой резьбой. Рекомендуется использовать «диаграмму движения» или «отметить стрелки направления», чтобы избежать путаницы при устном общении.
2.Проверьте обозначение модели, отклоните вариант «правая по умолчанию».
Некоторые специалисты по закупкам или инженеры, привыкшие к «правой резьбе как к норме», могут по умолчанию приобретать правосторонние ШВП. Однако, если для конкретного оборудования требуются ШВП с левой резьбой, это сразу сделает оборудование непригодным к использованию после сборки. Поэтому, независимо от спецификации, необходимо проверить обозначение направления спирали в модели изделия («LH» означает левостороннее направление, «RH» — правостороннее направление) и запросить у поставщика спецификацию, подтверждающую параметры направления спирали.
3.Сценарии вертикальной нагрузки: приоритетные требования к защите от ослабления
Если шарико-винтовая передача используется для вертикального подъёма (например, для подъёма материалов, подъёмных платформ), даже если выбрана шарико-винтовая передача с левой резьбой, её необходимо оснастить дополнительными предохранительными устройствами, такими как тормозной двигатель и гайки с защитой от падения. Опираться исключительно на «обратное усилие» левосторонней шарико-винтовой передачи для предотвращения ослабления недостаточно — самоблокирующаяся вспомогательная функция левосторонней шарико-винтовой передачи подходит только для случаев с лёгкой нагрузкой (≤ 50 кг). В случаях с большой нагрузкой устойчивость должна обеспечиваться с помощью специальных предохранительных механизмов.
Заключение
Разница между левой и правой шарико-винтовой передачей заключается, по сути, в «логике направления движения», а не в «превосходстве производительности». При выборе шарико-винтовой передачи крайне важно выйти за рамки общепринятого представления о том, что «правая — это стандарт». Вместо этого следует учитывать требования к движению оборудования, пространственное расположение и требования безопасности, чтобы точно определить направление вращения винта. Только правильный выбор направления вращения позволяет шарико-винтовой передаче в полной мере реализовать преимущества точности, обеспечивая стабильную работу и высокую эффективность оборудования.
