Линейные направляющие: типы, характеристики и применение
2025-12-17
В современных системах автоматизации и прецизионной обработки линейные направляющие являются ключевыми компонентами, обеспечивающими точность и плавность перемещения.
Компания DLY уже более двух десятилетий активно занимается производством функциональных компонентов качения. Благодаря профессиональным исследованиям и разработкам и строгой системе качества компания выпустила несколько серий линейных направляющих для самых разных нужд: от тяжёлых станков до микроустройств.

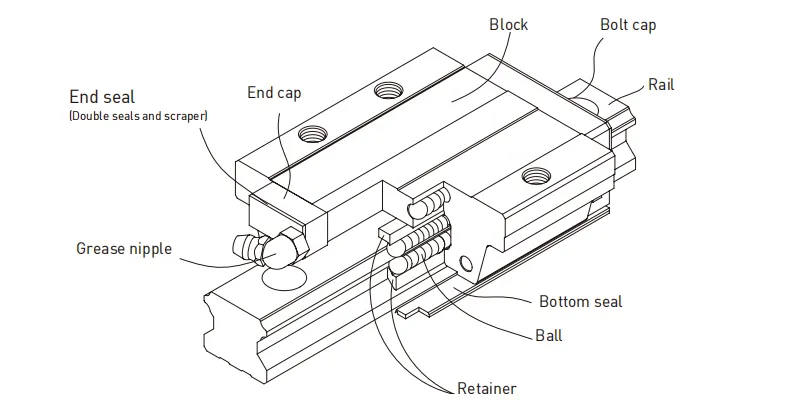

Серия HD – Линейные направляющие для тяжёлых условий эксплуатации
Серия HD – это линейные направляющие DLY, специально разработанные для обеспечения высокой жёсткости и высоких нагрузок. Они имеют четырёхрядную структуру контакта зубьев с одной дугой окружности, обеспечивающую стабильную работу при высоких нагрузках, и функцию самоцентрирования, компенсирующую ошибки монтажа.
Классификация модели:
Серия HDW (с усиленным фланцем)
HDW-CA: С усиленным замковым соединением
HDW-CB: С усиленным замковым соединением
HDW-HA: Сверхпрочный замковый соединением
HDW-HB: Сверхпрочный замковый соединением

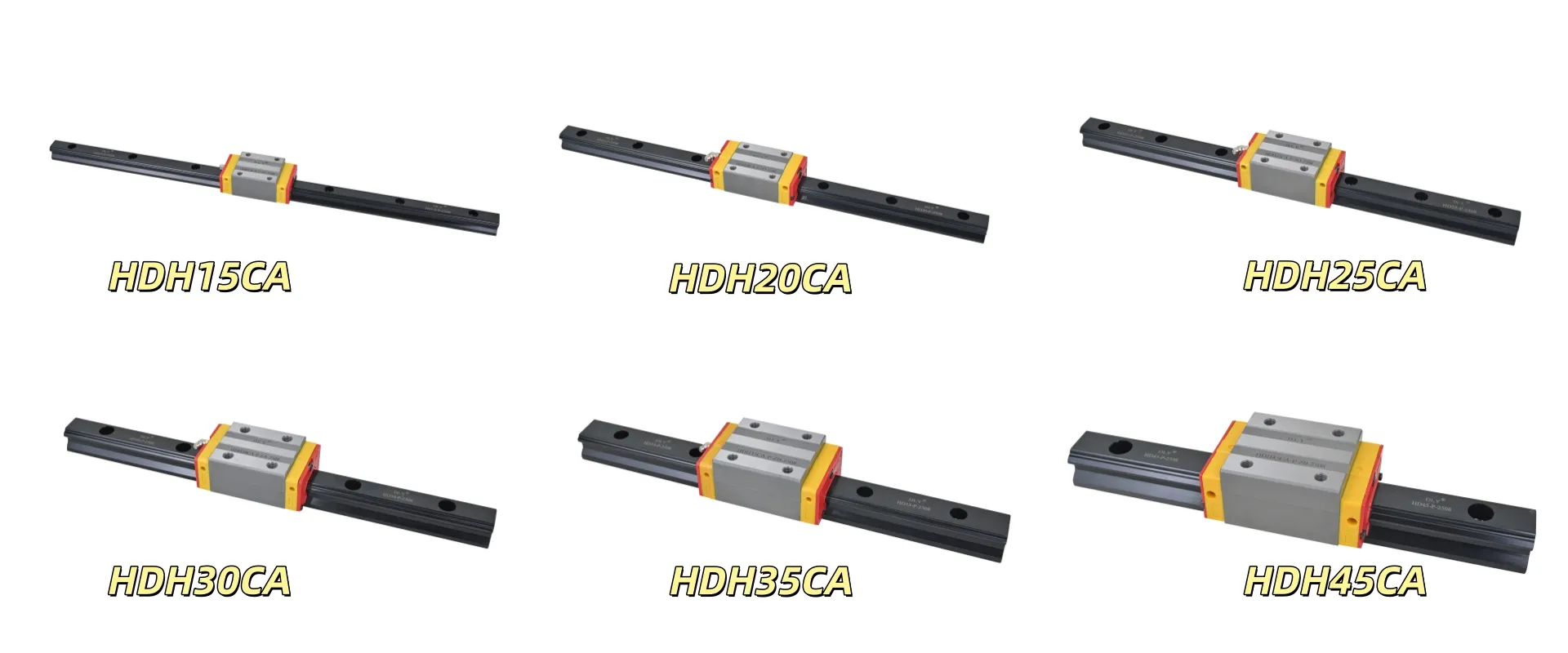

Серия HDH (с усиленным квадратным пазом)
HDH-CA: С усиленным замковым соединением
HDH-HA: Сверхпрочный замковый соединением
Основные характеристики:
Четырехрядный профиль зубьев с одной дугой окружности обеспечивает повышенную несущую способность и жесткость.
Четырехсторонняя равномерная нагрузка с функцией автоматического самовыравнивания для компенсации ошибок монтажа.
Три варианта предварительного натяга: Z0, ZA и ZB для удовлетворения различных требований к точности.
Применение: обрабатывающие центры, станки, тяжёлые режущие станки, шлифовальные станки, литьевые машины, оборудование для автоматизации штамповочных прессов, транспортное оборудование, измерительные приборы, мраморорезные станки.

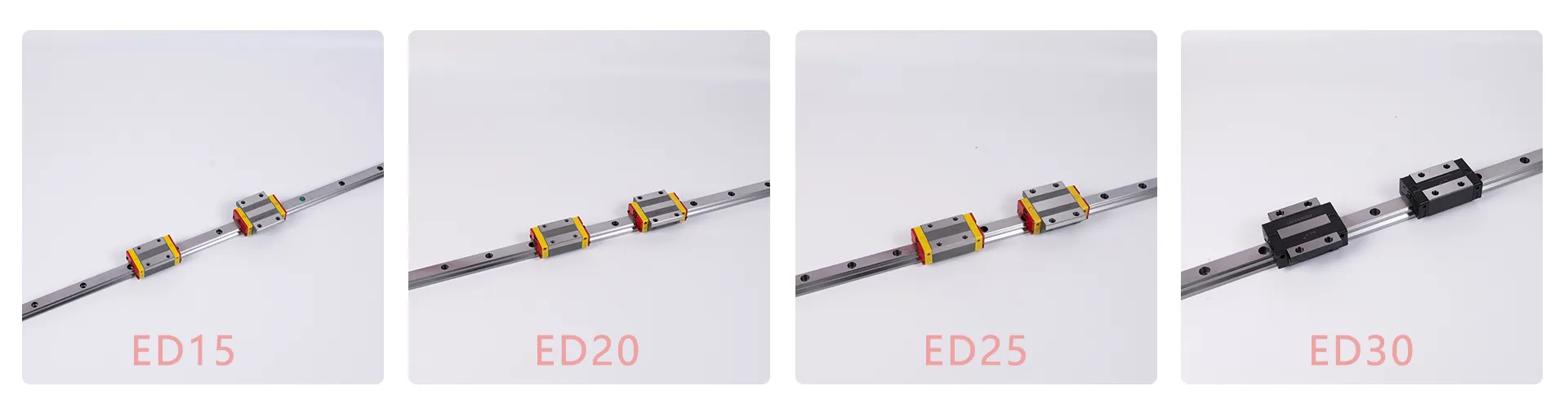

Серия ED – Низкопрофильные линейные направляющие
Низкопрофильные направляющие серии ED идеально подходят для оборудования, требующего лёгкого и высокоскоростного перемещения. Несмотря на небольшую высоту конструкции, они обеспечивают высокую грузоподъёмность и точность, что делает их широко используемыми в системах автоматизации и малой технике.
Классификация моделей:
Серия EDW (фланцевого типа)
EDW-SA: тип с фиксацией для средней нагрузки
EDW-SB: тип с фиксацией для средней нагрузки
EDW-CA: тип с фиксацией для высокой нагрузки
EDW-CB: тип с фиксацией для высокой нагрузки

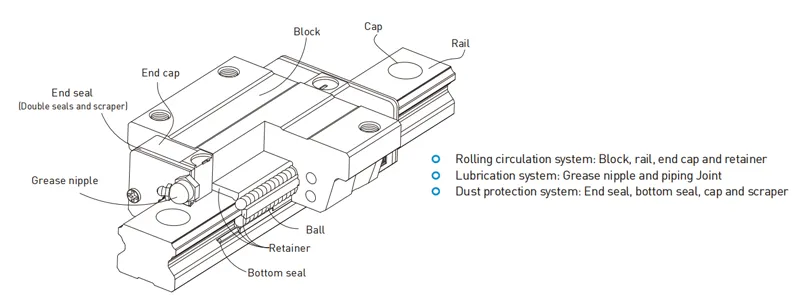

Серия EDH (квадратного типа)
EDH-SA: тип с фиксацией для средней нагрузки
EDH-CA: тип с фиксацией для высокой нагрузки
Основные характеристики:
Четырёхрядная конструкция шарикоподшипников, сочетающая высокую жёсткость и высокую грузоподъёмность.
Четырехсторонняя равномерная нагрузка и функция самоцентрирования компенсируют ошибки сборки.
Уменьшенная общая высота и длина каретки подходят для высокоскоростного компактного оборудования.
Оснащены шариковым фиксатором для предотвращения потери шариков и облегчения разборки и обслуживания.
Применение:
Устройства автоматизации, высокоскоростное трансмиссионное оборудование, прецизионные измерительные приборы, полупроводниковое оборудование.
Серия MD – Миниатюрные линейные направляющие. В малогабаритном оборудовании с ограниченным пространством линейные направляющие серии MD известны своим малым весом и высокой точностью.
Они используют готическую четырехточечную контактную конструкцию, способную выдерживать разнонаправленные нагрузки и обеспечивающую стабильную и плавную работу оборудования.
Классификация моделей:
Серия MDN: Стандартная (C) и Расширенная (H)

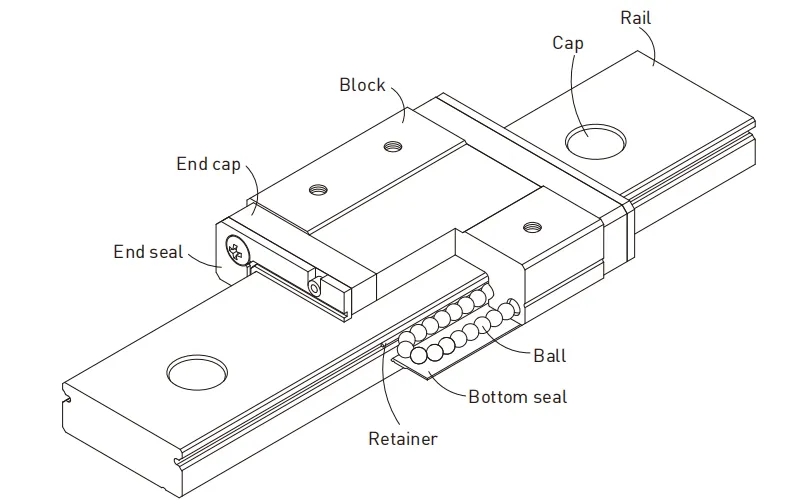

Серия MDW: Широкополосная стандартная (C) и Расширенная (H)
Основные характеристики:
Малый размер и небольшой вес подходят для компактного оборудования.
Широкая конструкция направляющих повышает допустимую нагрузку по крутящему моменту; может использоваться на одной оси.
Четырехточечная контактная структура обеспечивает высокую жесткость и превосходную точность.
Оснащены шариковыми фиксаторами для удобства обслуживания и взаимозаменяемости.
Области применения:
Оборудование для производства полупроводников, станки для сборки печатных плат, медицинское оборудование, роботизированные манипуляторы, прецизионные измерительные приборы, устройства офисной автоматизации.

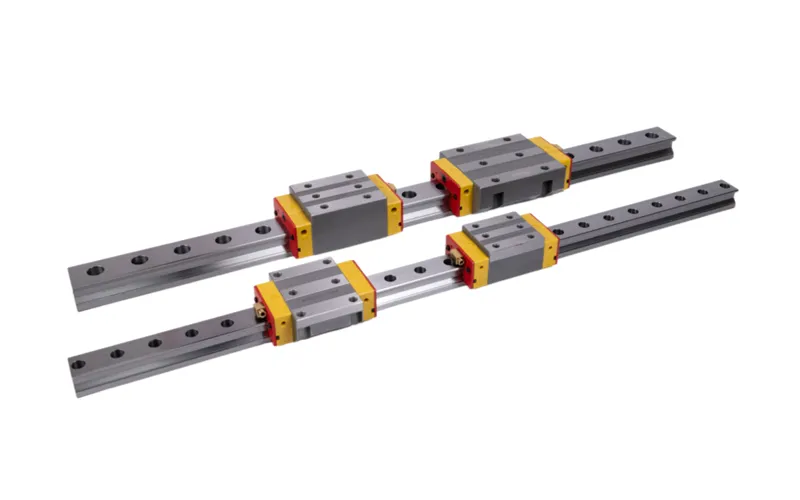

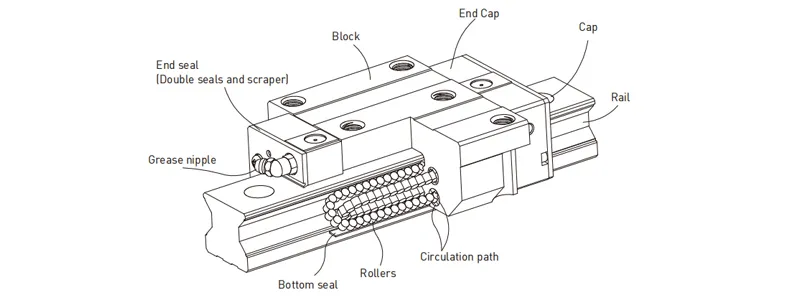

Серия RD – Роликовые линейные направляющие
Если серия HD олицетворяет стабильность и прочность, то серия RD – синоним «жесткости».
В ней используются ролики вместо стальных шариков для формирования линейной контактной структуры, что значительно повышает несущую способность и долговечность.
Даже при экстремально высоких нагрузках она сохраняет плавность хода и сверхвысокую точность.
Классификация моделей:
Серия RDH (стандартный квадратный тип)
RDH-CA: Прочный тип с фиксацией
RDH-HA: Сверхпрочный тип с фиксацией
Расширенные модели (с возможностью настройки)
RDL: Низкопрофильная роликовая направляющая
RDS: Сверхнизкопрофильная роликовая направляющая
RDW: Роликовая направляющая с фланцем
RDF: Роликовая направляющая со сверхнизким фланцем
Основные характеристики:
Ролики заменяют стальные шарики для повышения жесткости и грузоподъемности.
Конструкция с углом контакта 45° обеспечивает одинаковую жесткость и нагрузочную способность по всем четырем направлениям.
Линейная структура контакта снижает деформацию и продлевает срок службы.
Доступны нестандартные размеры для различных условий установки.
Область применения: обрабатывающие центры с ЧПУ, шлифовальные станки, портальные фрезерные станки, электроэрозионные станки, литьевые машины, тяжелое погрузочно-разгрузочное оборудование и высокожесткое промышленное оборудование.
Как выбрать правильную линейную направляющую?
Линейные направляющие DLY выпускаются пяти классов точности: C, H, P, SP и UP. Серии MGN и MGW выпускаются классов точности C, H и P.
Клиенты могут выбрать направляющую в соответствии с требованиями к точности и нагрузке своего оборудования:
Класс C: Общепромышленное применение
Класс H: Высокоточное оборудование
Класс P: Прецизионное обрабатывающее оборудование
Класс SP/UP: Сверхточные испытания и приборы
Правильная направляющая не только определяет точность перемещения, но и напрямую влияет на срок службы и стабильность оборудования. DLY предоставляет профессиональные консультации по выбору и услуги по настройке, чтобы каждое изделие идеально соответствовало условиям эксплуатации.
Заключение: Система линейных направляющих DLY, благодаря высокой жесткости, точности и разнообразным конструкциям, обеспечивает стабильное линейное перемещение оборудования по всему миру.
DLY неизменно придерживается принципа «качество как основа, технологии как движущая сила», предоставляя клиентам надежные и точные решения для перемещения.
Узнайте больше о нашей продукции или получите консультацию по выбору:
Свяжитесь с DLY прямо сейчас — мы сделаем каждую направляющую максимально стабильной силой в вашем оборудовании.
