Что такое гайка шарико-винтовой передачи?
2026-06-02
Гайка шарико-винтовой передачи оснащена циркулирующими шариками. При вращении винта гайка совершает линейное перемещение с минимальным трением благодаря контакту качения между шариками и винтом. Гайка является неотъемлемой и важнейшей частью шарико-винтовой пары.
Разновидности гаек шарико-винтовых передач
В зависимости от способа циркуляции шариков гайки подразделяются на три типа: с возвратными трубками, с дефлекторами и с торцевыми крышками.

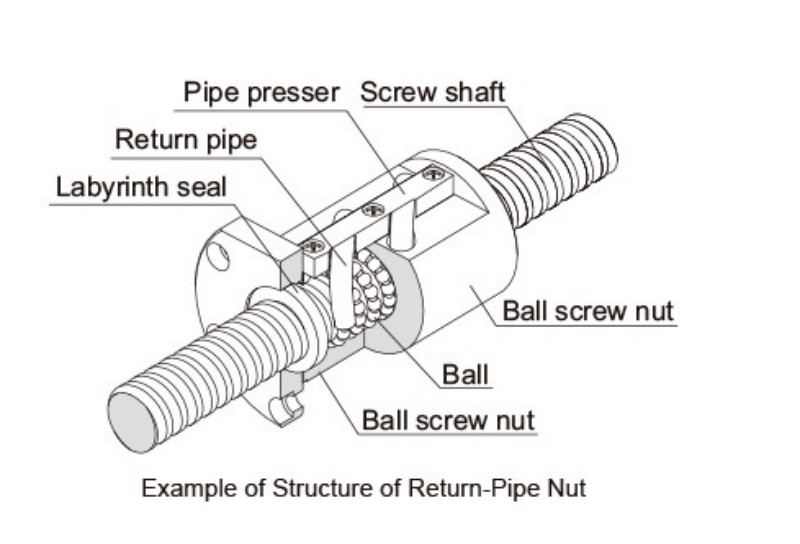

Тип с возвратными трубками:
Данный тип также называют типом с изогнутыми трубками; он является наиболее распространенным среди гаек шарико-винтовых передач. К числу наиболее распространенных серий относятся: SBN, BNF, BNT, BNFN, BIF и BTK.
В гайках этого типа шарики направляются от конца резьбового участка обратно к начальной позиции через возвратную трубку, образуя непрерывный цикл циркуляции; таким образом обеспечивается передача движения посредством качения между винтом и гайкой.
Преимущества и недостатки конструкции с возвратной трубкой:
Технология производства гаек шарико-винтовых передач (ШВП) с возвратной трубкой хорошо отработана; данная конструкция является традиционной, отличается низкой стоимостью и большим количеством шариков, что позволяет повысить ее несущую способность. Она оптимально подходит для систем с большим шагом винта. Примеры применения: высокоскоростное подвижное оборудование, деревообрабатывающие и упаковочные станки, автоматические устройства подачи и т. д.

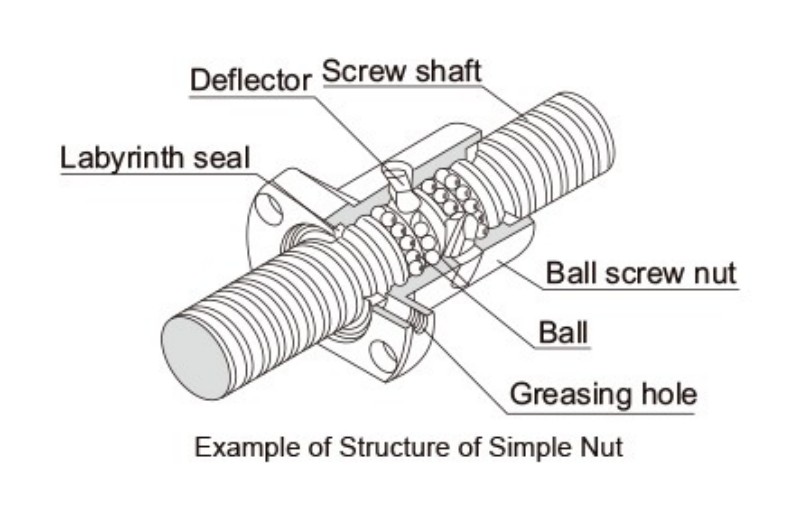

Конструкция с дефлектором:
Данный тип конструкции также называют циркуляционным. К числу распространенных моделей относятся DK, DKN, DIK, JPF и DIR. Это конструкция гайки, в которой шарики с помощью встроенного дефлектора обходят винтовой вал по окружности и возвращаются в исходное положение, обеспечивая тем самым непрерывную циркуляцию. По сравнению с конструкцией с возвратной трубкой, данный вариант отличается большей компактностью.
Преимущества и недостатки гайки с дефлектором:
Гайка с дефлектором отличается компактной конструкцией и не требует использования внешней возвратной трубки, что делает ее оптимальным решением для малогабаритного оборудования. Уровень шума при работе минимален: шарики перемещаются внутри самой гайки, благодаря чему движение становится более плавным и тихим. Короткий путь циркуляции и плавное изменение направления движения шариков обеспечивают высокую эффективность при использовании в высокоскоростных передачах. Интегрированная конструкция значительно упрощает монтаж изделия в условиях ограниченного пространства.
Однако производство таких гаек сопряжено со значительными сложностями: они требуют сложной технологической обработки, прецизионного конструктивного проектирования и соблюдения чрезвычайно высоких требований к точности изготовления. Кроме того, диапазон доступных значений шага резьбы ограничен, что делает данный тип гаек непригодным для использования с винтами со сверхбольшим шагом. Относительно небольшое количество шариков и малая длина пути циркуляции в одном цикле обусловливают сравнительно невысокую несущую способность таких гаек.
В связи с этим они наиболее эффективно применяются в высокоскоростных станках с ЧПУ, оборудовании для автоматизации производства электроники (сектор 3C), оборудовании для изготовления полупроводников, медицинской технике, а также в высокоскоростных координатных платформах (типа XY).

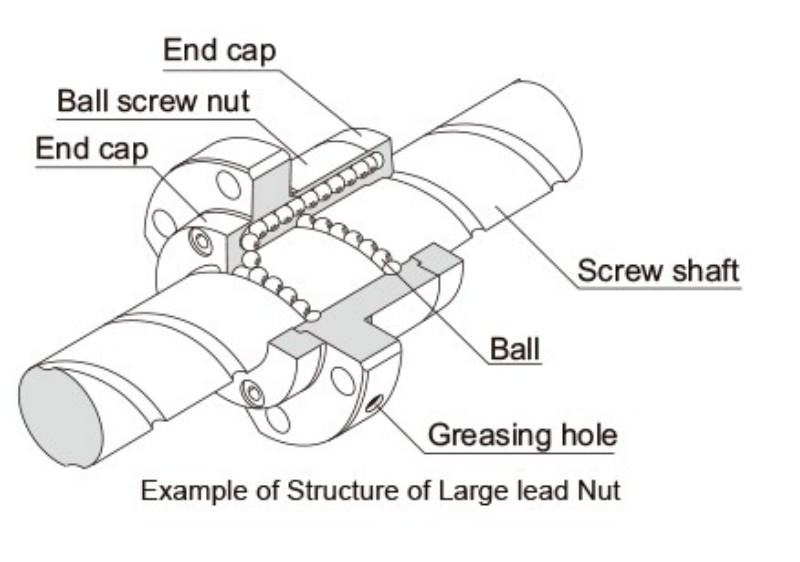

Гайка с концевыми крышками:
Гайка шарико-винтовой передачи с концевыми крышками представляет собой конструкцию, в которой возвратный поток шариков направляется через специальные элементы, расположенные на обоих торцах гайки. После того как шарик проходит рабочую зону между винтом и гайкой, он попадает во встроенный возвратный канал, расположенный в одной из концевых крышек; затем он возвращается в исходную точку, продолжая цикл и обеспечивая тем самым замкнутый контур циркуляции для всей совокупности шариков. Данный метод возврата шариков относится к типу конструкций с внешней циркуляцией.
К числу распространенных моделей гаек с концевыми крышками относятся серии SBK, SDA, SBKH, WHF, BLK, WGF, BLW, WTF, CNF и BLR.
Преимущества и недостатки гаек с торцевой крышкой для шариковых винтов:
Гайка с торцевой крышкой для шарикового винта имеет короткий путь возврата, шарик вращается плавнее, поддерживает многоконтурную предварительную нагрузку и может значительно повысить точность позиционирования и устойчивость к деформации. По сравнению с трубчатым типом возврата, она меньше по размеру и проще встраивается в оборудование. Канал возврата закрыт, путь оптимизирован, и работа более тихая.
Однако торцевой тип имеет высокую себестоимость производства, сложную конструкцию торцевой крышки и высокие требования к точности обработки. Цена выше, чем у направляющей пластины и трубчатого типа возврата. Сложно чистить во время обслуживания. Канал возврата встроен внутрь торцевой крышки, что относительно сложно чистить и заменять. Сложно интегрировать конструкцию возврата торцевой крышки в винт с малым ходом или малыми параметрами.
Гайки с торцевой крышкой широко используются в областях с высокими требованиями к скорости, точности и стабильности, таких как: станки с ЧПУ, лазерное/гравировальное/деревообрабатывающее оборудование; осевая передача промышленных роботов; высокоскоростное дозирующее/накладное/обнаруживающее оборудование; Медицинская визуализация и прецизионные платформенные системы и т. д.
Вывод:
Для оборудования с большим ходом и высокой скоростью перемещения, не предъявляющего строгих требований к объему и уровню шума, гайка возвратной трубы является экономичным и надежным выбором.
Когда пространство для оборудования ограничено, требуется низкий уровень шума при работе, малый шаг и средняя скорость и точность, следует выбрать шариковинтовую гайку дефлекторного типа.
Гайка с торцевой крышкой подходит для высокотехнологичного оборудования, требующего высокой скорости, точности, жесткости и стабильности, но при этом приходится идти на компромисс в отношении стоимости и контроля объема.
